"Прогрев", "восстановление чипа", "ремонт чипа" всё это дело рук "прогревастов"


Существуют микросхемы в корпусе FC-BGA, для выявления неисправности которых (а неисправность кроется в нарушении контактов внутри чипа, и он перестаёт работать) применяется кратковременный нагрев кристалла (квадратика в центре чипа) абсолютно без последствий для платы ноутбука. Кратковременный прогрев кристалла в течение 10-30 секунд температурой 200-300 градусов специальным оборудованием, возвращает ноутбук в рабочее состояние на некоторое время. Обычно от пары дней до нескольких месяцев.

Вот как это работает:

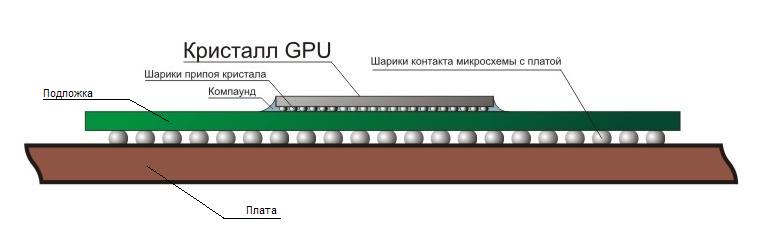

Строение чипа


В процессе быстрого нагрева кристалла происходит его резкое термическое расширение с дальнейшей теплоотдачей на подложку чипа. Контакты между кристаллом и его подложкой механически восстанавливаются, а так как компаунд (вещество, залитое под кристалл чипа) имеет заниженный коэффициент теплового расширения относительно кристалла и подложки, то в момент резкого нагрева и остывания он временно фиксирует установленное соединение. В результате мы получаем временно "оживший" чип. Нагрев кристалла происходит в области температуры, ниже температуры плавления припоя, поэтому контакты восстановлены механически и ни о какой надежности и долговечности соединения не может быть речи.

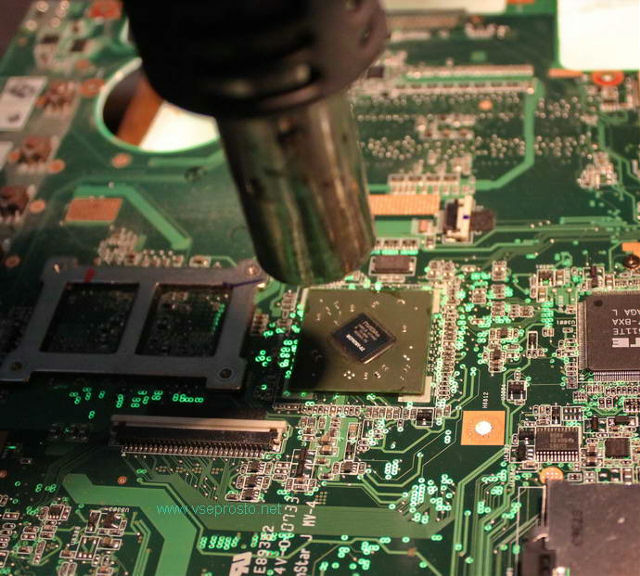

Данный диагностический способ, позволяющий оживить BGA чип на некоторое время, способствует появлению статей и роликов в интернете, где платы греют в духовке, газовой горелкой, строительным феном, на утюге и прочими подручными средствами:



Но не только любознательные школьники запекают в духовке свои сломанные видеокарты. Есть огромное количество "сервисов" подобной ориентации, которые массового облапошивают народ и калечат технику "недорого и на самом современном оборудовании". Специалисты таких сервисов  именуются "прогревастами". Почему же люди к ним обращаются?

Представьте себе ситуацию: У вас сломался ноутбук с такими проявлениями: включается, происходит загрузка системы, есть звук, но изображения нет. Вы обзваниваете сервисы по ремонту, говорите симптомы неисправности и узнаёте, что в одном сервисе ремонт с заменой чипа на новый стоит 6000 рублей, в другом вам предложат заменить материнскую плату целиком по цене "самолета", в третьем, четвертом, пятом предлагают "ремонт чипа", "восстановление чипа", "реболл" чипа или даже "замену" чипа за 3000-3500рублей. Большинство людей по закону рынка выберут сервис из последней тройки за 3000-3500р, так как им как потребителям все равно, каким способом будет приведён в рабочее состояние ноутбук, лишь бы БЫСТРО И НЕДОРОГО. Редкий человек поинтересуется сроком гарантии на работы, большинство интересует цена: чем меньше тем лучше. "Восстановление чипа", "ремонт чипа" не бывает без замены самого чипа на новый. В реальности закупочная цена действительно нового чипа составляет 1500-3500р. Плюс стоимость времени инженера, затраченного на диагностику. Плюс работа по снятию-установке чипа на специальном недешевом оборудовании (от 150 т.р.). Плюс другие расходы - на содержание помещения и т.д. Из этого набора и складывается правильное ценообразование в 5000-6000 рублей за честную работу. Это не 3000 рублей за работу-халтуру. В этом и состоит уловка  "прогревастов".

"Прогревасты" не делают сколько-нибудь сложный ремонт, однако способны на такие действия, как замена матрицы, привода дисков, клавиатуры и т.д. Заменить привод дисков или клавиатуру 5-10 минут времени, матрицу от силы полчаса, из оборудования нужен лишь набор отверток и прямые руки. Для такого типа ремонта не требуется ни серьёзных вложений в оборудование, расходники, склад и т.п., ни специальных знаний и практики. Когда эти "высококвалифицированные специалисты" берутся за ремонт материнских плат, они смутно понимают что делают. Без нужного паяльного оборудования греют чип строительными фенами не соблюдая термопрофилей, или уж вообще дикими самодельными конструкциями,  надеясь на авось заработает хорошо, не заработает ну так и было. Причем греют с неадекватным усердием, долго и упорно, вплоть до обугливания текстолита.  Плевать, что некоторые микросхемы совсем не реагируют на нагрев, а другие нагревом можно повредить, прогреваста это не остановит! "Восстановлению" будут подвергнуты ВСЕ чипы! Даже если неисправность никак не связана с работой чипов, последние все равно будут греты.

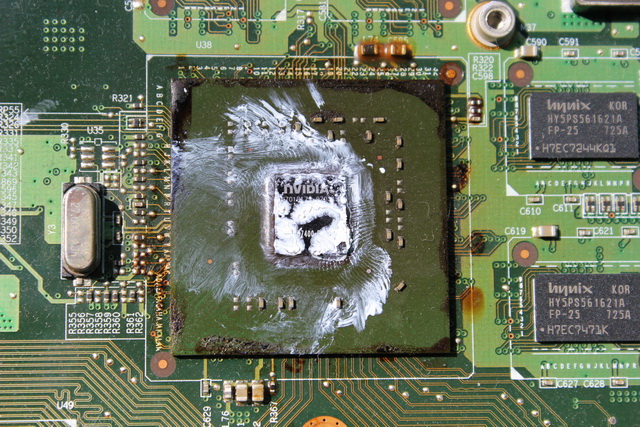

Типичная картина после "прогревастов"


Но есть еще на свете "квалифицированные прогревасты", понимающие, какой чип и как надо греть. Но сути дела это не меняет, цель все равно одна заработать быстрых денег. Никто ничего не будет паять, менять, нужно просто "погреть" и 3000 рублей в кармане. Некоторые "квалифицированные прогревасты" в целях "срубить ещё больше бабла", имеющие кое-какое оборудовавание, идут дальше делают шаманскую процедуру "реболл" или "реболлинг", стоимостью для клиента 4000-6000р.

Реболл это напайка новых шариковых выводов на подложку чипа. В результате происходит всё тот же "прогрев" чипа, и опять получается механическое восстановление контактов ВНУТРИ чипа на какое-то время. Но "мастера" свято верят, что причина неисправности ноутбука кроется в нарушении контактов соединения чипа и материнской платы.

Деффекты, где процедура реболлинга действительно необходима бывают, но довольно редко. Реболлинг чипа проводится с целью устранения последствий удара, попадания жидкости на плату, а так же при перепайке микросхемы с платы-донора. Во всех остальных случаях реболлинг совершенно бесполезен.



После реболла, как и после прогрева неисправность связанная с "отвалом" обязательно повторится. К тому же, на процедуру "реболл" уходит в разы больше времени, чем на установку новой микросхемы.

Стоит отметить, что в случае с видеокартой продлить работу "прогретого" видеопроцессора можно путём снижения рабочих частот и, как следствие, снижения тепловой нагрузки на кристалл. В ноутбуках же "прогретый" северный мост, или видеочип подлежат только замене.


После такого "ремонта прогревастами" есть 2 варианта развития событий:

1. Наилучший. Вам выдали работоспособный ноутбук. Но он снова сломался через несколько недель или месяцев. Вы опять придёте в этот сервис с вопросом: "почему опять сломался?" Но, как правило, гарантия (от 2 недель до  1-го месяца) уже кончилась, потому, что давать длительную гарантию такой сервис вам не будет, задачи не те, так как понимает, что сделал и какой срок отработает ноутбук. Вам говорят: "Платите деньги, снова сделаем!" А если гарантия еще не кончилась снова погреют. Правильный сервис дает гарантию 6-12 месяцев, так как новый чип прослужит гораздо дольше гарантийного времени.

2. Наихудший. Вам выдали ноутбук со словами: "Нипалучилося! Нивазможна пачинить! Нужна замена материнской платы за 8-15 тысяч рублей. У вас там в плате микротрещина, а еще сгорел редкий микроконтроллер системы проверки на валидность внутреннего стека и его не достать, солнечные пятна на луне..." и прочая ересь. Как правило, материнской плате и некоторым компонентам нанесен ущерб, под чипами много оторванных дорожек и расслоившийся текстолит. Восстановление такой платы в правильном сервисе выльется в кругленькую сумму потерпевшему, если вообще будет возможно.

В любом из этих случаев вам навешают лапшу на уши и постараются от вас избавиться.

_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Сегодня чипы постепенно перестают реагировать на нагрев, а дело прогревастов все еще живет. Такой тип "сервисов" дискредитируют правильный ремонтный бизнес в глазах заказчика. Таких мастерских сейчас развелось по городу очень много, так как экран (матрицу) поменять, или почистить систему охлаждения сможет любой, кто умеет держать отвёртку.

Помните рекламную зазывалку: "Мы ремонтируем Всё! Найдите дешевле  мы сделаем ещё дешевле!"

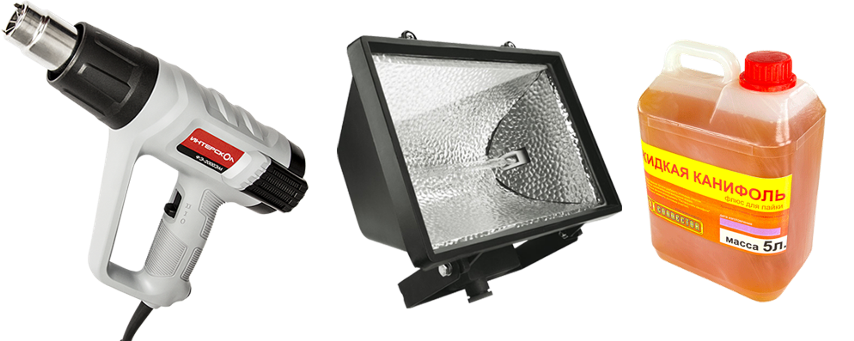

Так вот, РЕМОНТИРОВАТЬ ВСЁ вам будут строительным феном, на галогеновом прожекторе, или кухонной плите и другим "самым современным оборудованием" с огромным количеством дешевого флюса.

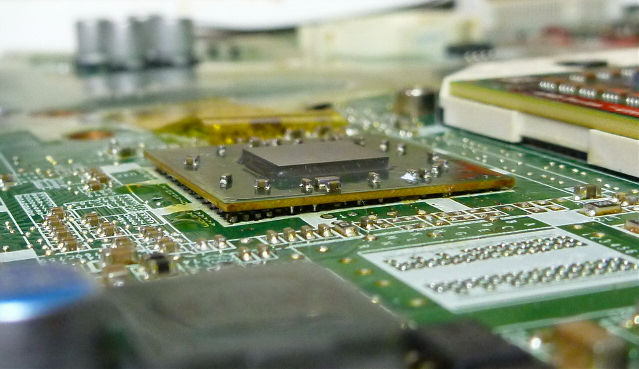

Особо продвинутые мастера, начитавшись советов в интернете, используют комбинацию из прожектора и термовоздушного фена, умудряясь таким способом даже менять чипы.

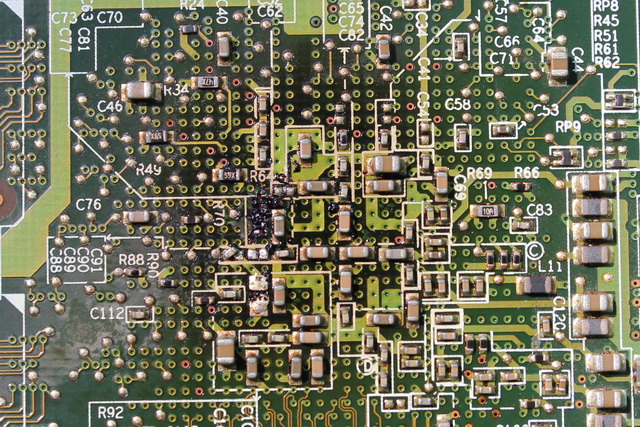

Только более чем в половине случаев новый чип повреждается в процессе "пайки", либо текстолит платы не выдерживает локальной температурной перегрузки. Получаем такую картину и удорожание ремонта минимум на 30-50%.



Бывает, приходят ноутбуки после некоторых "сервисов" со снятыми модулями и деталями, с оторванными компонентами, с каплями вплавившегося снаружи в корпус припоя, поцарапанными крышками и дисплеями.

Поэтому вот несколько советов:

  • Поинтересуйтесь сроком гарантии на работы, как правило, добросовестный сервис даст длительную гарантию.
  • Избегайте сервис-центров с "уже много лет качественно ремонтирующих ноутбуки на самом современном оборудовании" и громкой рекламой.
  • Избегайте сервис-центры, которые предлагают услуги по ремонту всего, что только можно отремонтировать. Всё невозможно объять.
  • Если вам позвонил мастер через несколько дней после приёмки и сказал, что чипа, который вам нужен нет и не будет, скорее всего у такого мастера никогда не было закупок никаких чипов. И самое худшее уже случилось: прогрели не заработало.
  • Не думайте, что услуга "Ремонт ноутбука на дому" что-то большее, чем рекламный ход. Это очень хлопотно - возить в микроавтобусе дизель-генератор для питания оборудования, само оборудование и склад запчастей в кубометрах.
  • Если вам предлагают ремонт северного, южного моста, видеочипа  их будут греть. Эти микросхемы неремонтопригодны.
  • Запомните, бесплатная диагностика бывает лишь в очень простых случаях, а если и что то поломают в процессе, спроса с диагностов не будет Вы же денег не платили!
  • Уделите выбору нормального сервис-центра больше времени, если ваш ноутбук вам еще дорог.
  • Бесплатный и недорогой сыр бывает только в мышеловке. Хотите чтобы вас поймали на рекламные понты и уловки? Вспомните пословицу про скупого, который платит дважды. Вы хотите заплатить дважды, трижды и даже больше? Пословица ещё не потеряла своей актуальности и реально работает.

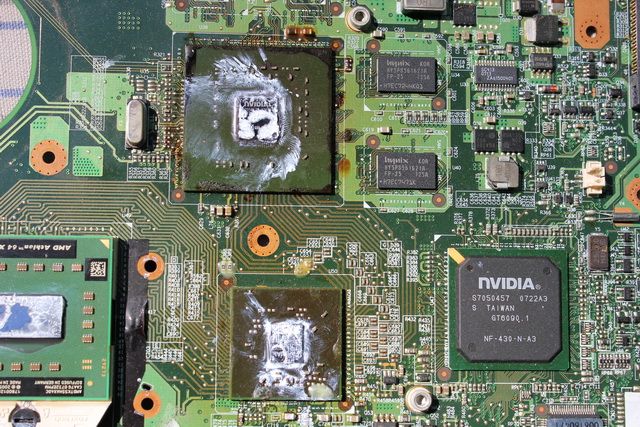

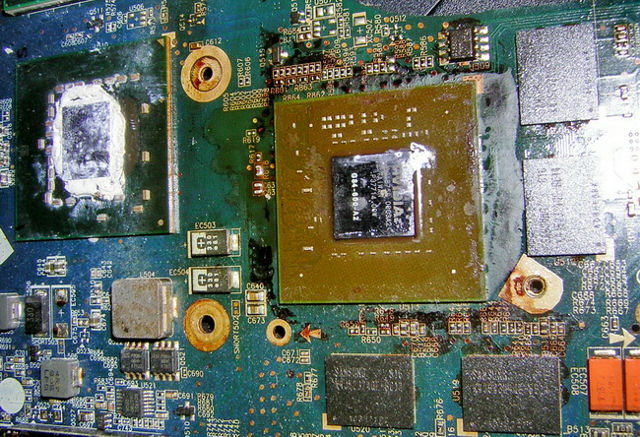

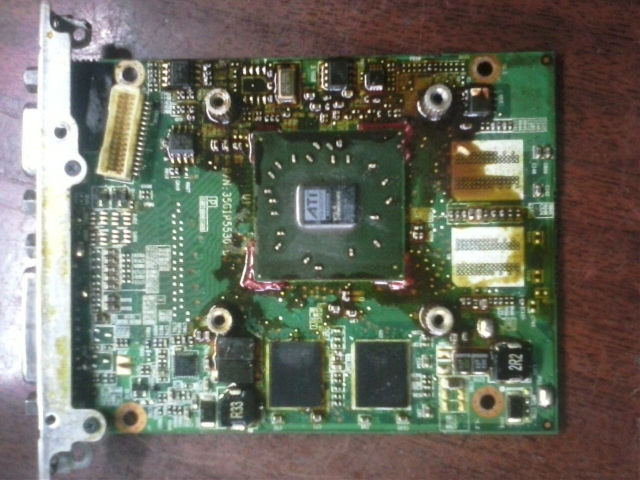

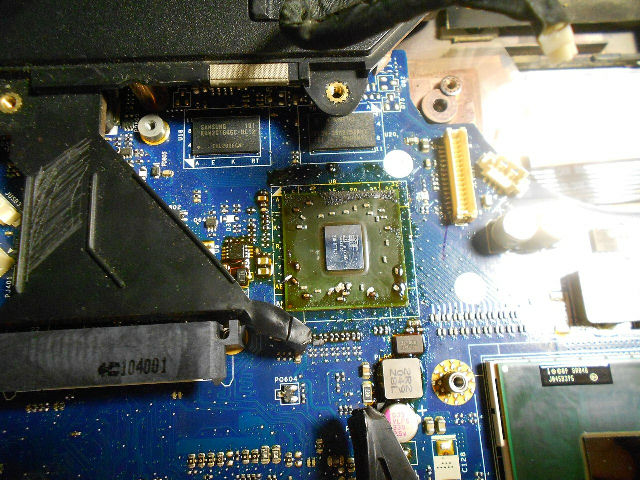

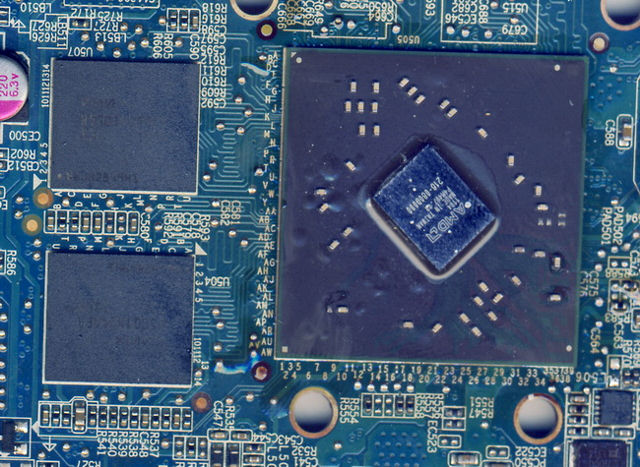

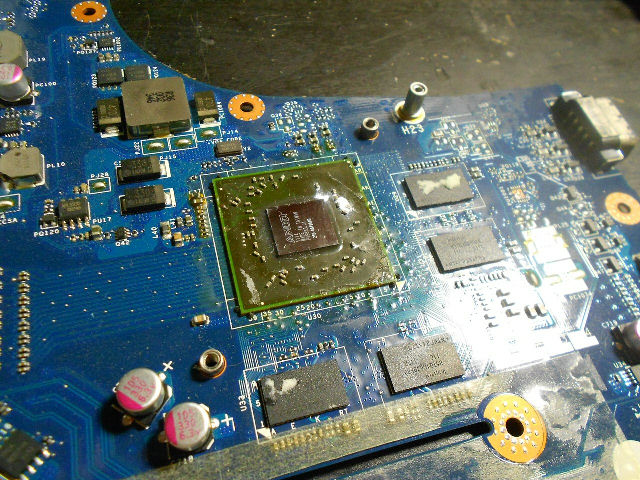

Вот несколько фотографий "отремонтированных микросхем" на "самом современном оборудовании":






Вы еще хотите ремонтировать ноутбук у знакомого "программиста", или мастера по сотовым? Тогда эти картинки могут стать вашими!
